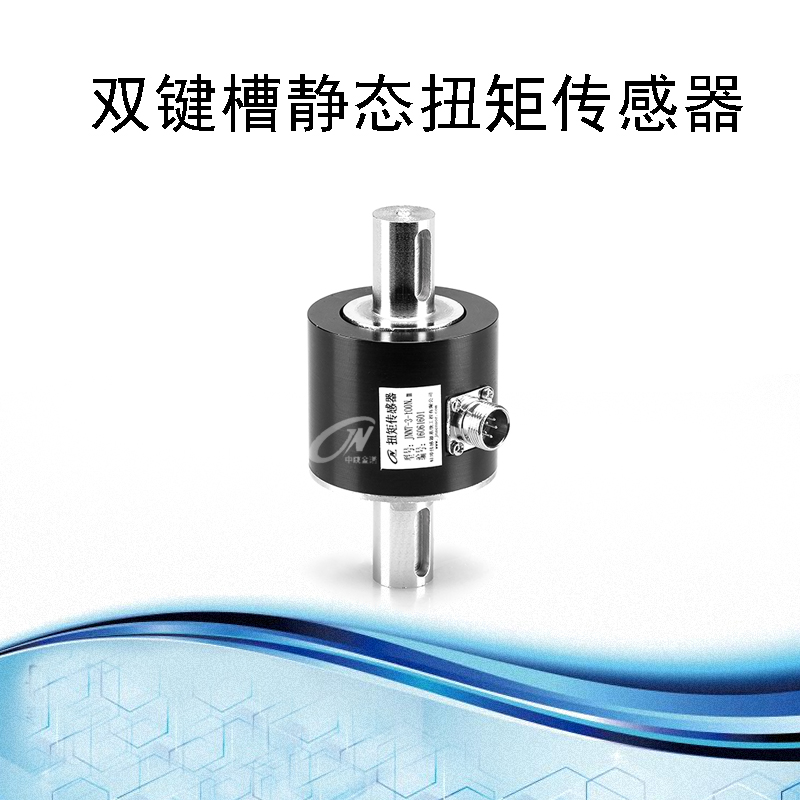

BCNT-S型 雙鍵槽靜態扭矩傳感器
特點及用途：
高精度、高穩定性、抗干擾。
適用于適用于靜態、非連續旋轉的扭矩力值測量。
技術參數：
|
量程 |
1、2、5、10、20、50、100、200 Nm 500、1000、2000、5000、10000 Nm |
輸入阻抗 |
735 ± 35 Ω |
|
靈敏度 |
1.5 ± 0．1 mv/V |
輸出阻抗 |
700 ± 3 Ω |
|
綜合精度 |
0.1 %F·S |
絕緣阻抗 |
≥ 2000 MΩ |
|
蠕變 |
±0．05 %F·S/30min |
激勵電壓 |
5 ～ 12 VDC |
|
非線性 |
±0．05 %F·S |
工作溫度范圍 |
-20 ～ ﹢70℃ |
|
滯后誤差 |
±0．05 %F·S |
允許過負荷 |
120 %F·S |
|
重復性誤差 |
±0．05 %F·S |
密封等級 |
IP66 |
|
零點溫度系數 |
±0．02 %F·S/10℃ |
材質 |
合金鋼 |
|
輸出溫度系數 |
±0．02 %F·S/10℃ |
線纜 |
φ5 × 2000 mm |

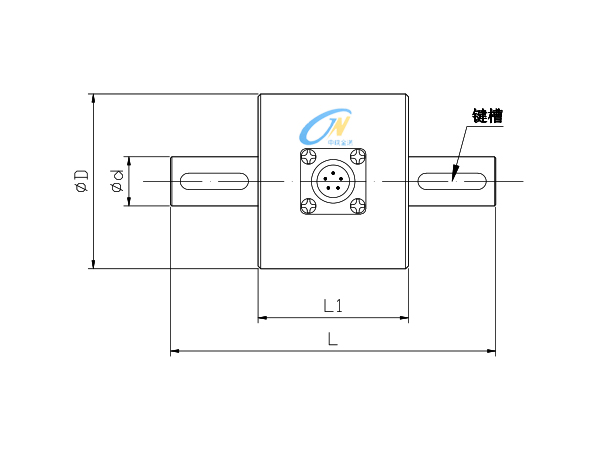

產品尺寸：
|
量程（N．m） |
Φd |
ΦD |
L |
L1 |
鍵（長x寬x高） |
|
1 ～ 10 |
Φ10 |
Φ36 |
70 |
32 |
4x12x2 單鍵 |
|
20 ～ 200 |
Φ18 |
Φ62 |
100 |
48 |
6x19x6 單鍵 |
|
300 |
Φ28 |
Φ72 |
129 |
55 |
8x30x7 單鍵/雙鍵 |
|
500 ～ 700 |
Φ38 |
Φ82 |
139 |
55 |
10x35x8 單鍵/雙鍵 |
|
1000 |
Φ48 |
Φ92 |
173 |
55 |
單鍵/雙鍵 |
|
2000 ～ 3000 |
Φ60 |
Φ92 |
200 |
64 |
雙鍵 |
|
5000 ～ 7000 |
Φ75 |
Φ130 |
263 |
55 |
雙鍵 |
|
10000 |
Φ100 |
Φ166 |
321 |
55 |
雙鍵 |
